AWG(American wire gauge)美國線規,是一種區分導線直徑的標準,又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。
AWG前面的數值(如24AWG、26AWG)表示導線形成最后直徑前所要經過的孔的數量,數值越大,導線經過的孔就越多,導線的直徑也就越小。
粗導線具有更好的物理強度和更低的電阻,但是導線越粗,制作電纜需要的銅就越多,這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線(減小成本和安裝復雜性),而同時保證在必要電壓和頻率之下實現導線的最大容量。
英國和美國使用線號表示法。線號又稱線規(wire gauge), 按0、 1、 2、 3……數碼順序表示, 數碼越大, 線材越細。
300年前, 軋制和擠壓尚未誕生, 還是用鍛造制備線坯, 當年的測量工具也很粗糙, 在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號, 線坯則為0號。因為有眾多作坊, 其工藝又各不相同, 于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的, 但又沒有“秦始皇”給他們統一度量。經過300年的淘汰, 兼并和變遷, 有的國家就改為直徑計量, 但英國和美國, 線號表示法沿用至今。現今常使用的是美國線規(AWG),伯明翰線規(BWG)和英國標準線規(SWG)。

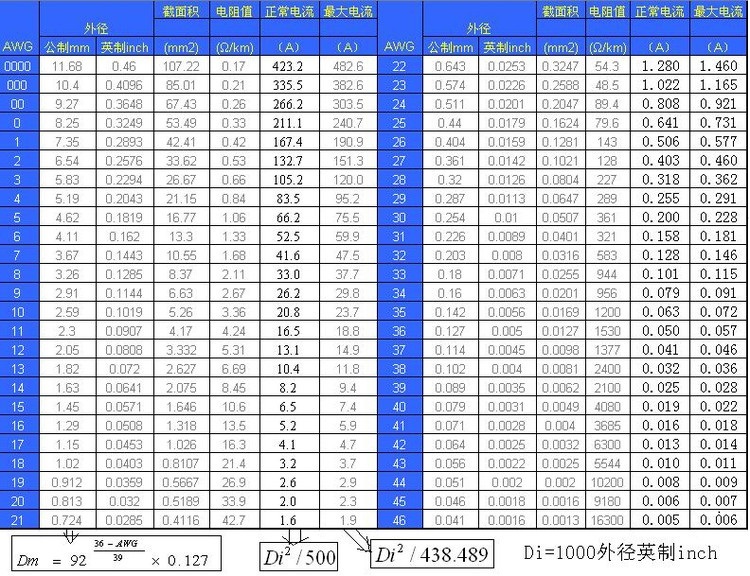

AWG美國線規線規換算表

-
問
拖鏈內電纜出現扭曲變形是什么原因?
答拖鏈內電纜出現扭曲變形的原因主要有3種。一是拖鏈內的電纜不是真正的拖鏈電纜;二是拖鏈內的電纜選型不合適;三是拖鏈電纜沒有按照要求正確安裝。
-
問
柔性拖鏈電纜TRVV與高柔性拖鏈電纜TRVV有什么區別?
答TRVV表示銅芯、聚氯乙烯絕緣、聚氯乙烯護套拖鏈用軟電纜,在電纜型號上二者沒有區別。柔性拖鏈電纜與高柔性拖鏈電纜是否有區別呢?從文字表面的意思來看,高柔性拖鏈電纜明顯要優于柔性拖鏈電纜,但做產品不是文字游戲,電纜的命名確實需要遵循一定原則,只有了解關的制作標準,才能了解電纜的區別。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
本文標題:AWG美國線規線規換算表
